ReCap effettuato su Amiga 4000 040 di F.M.

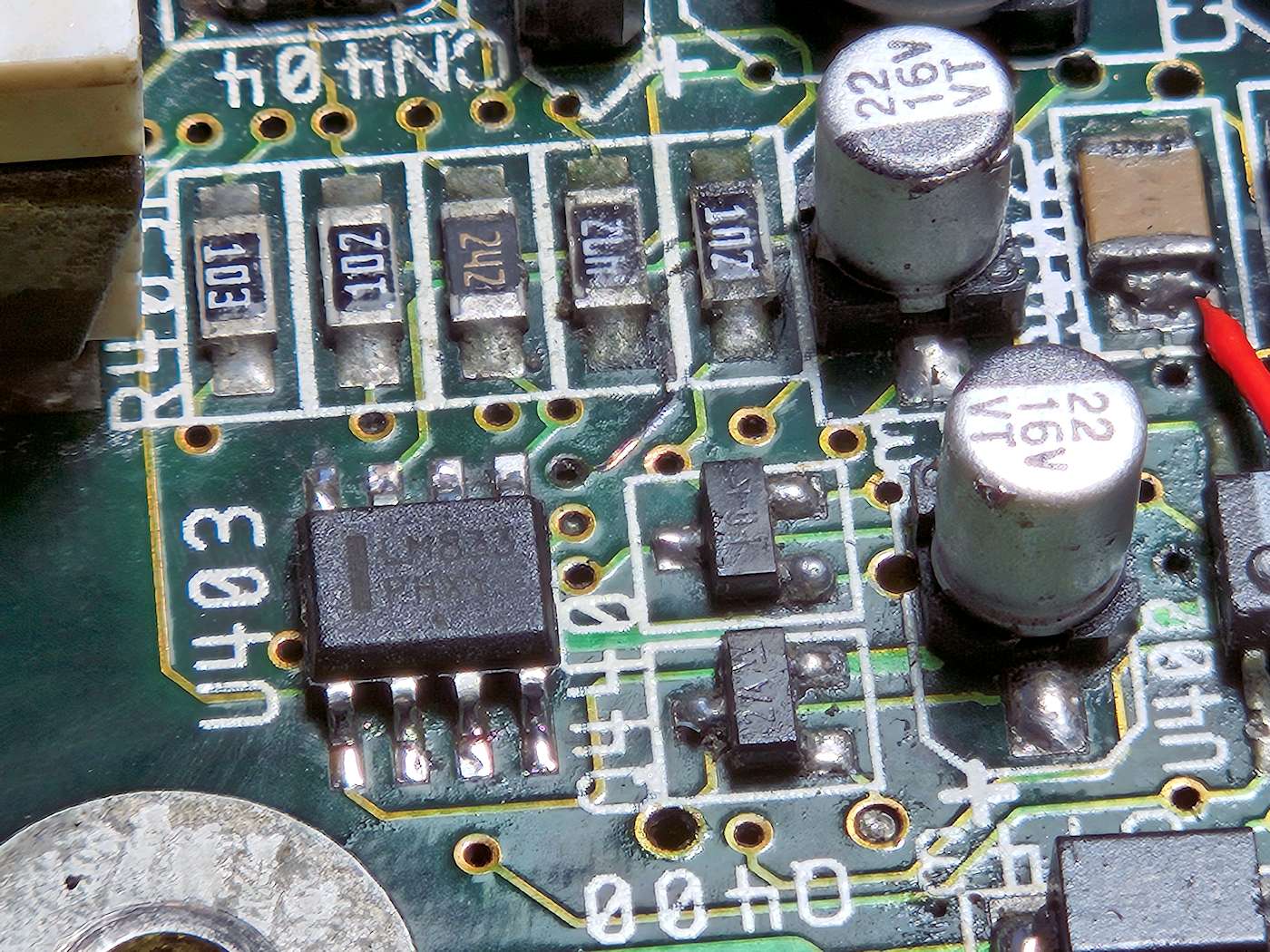

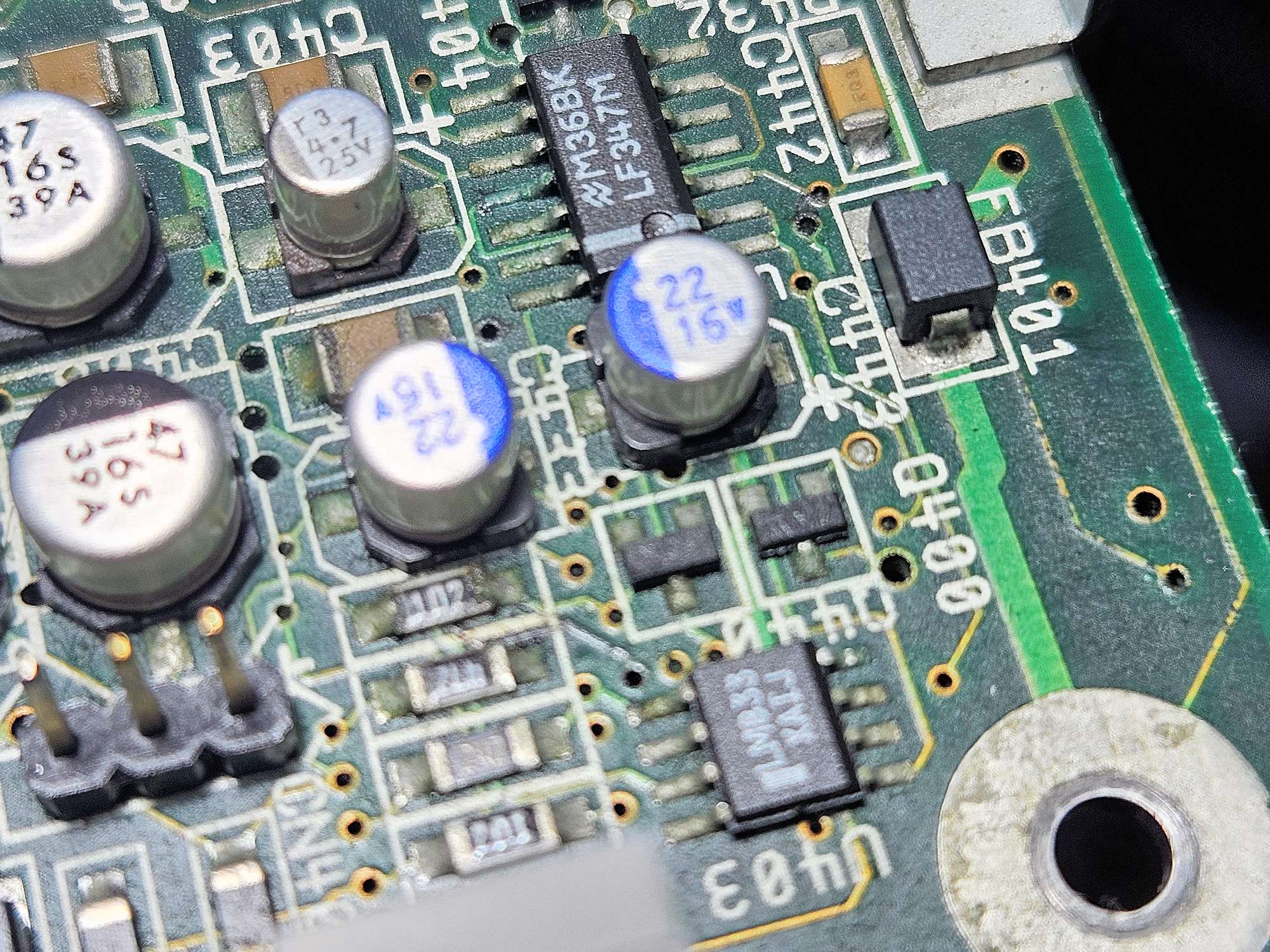

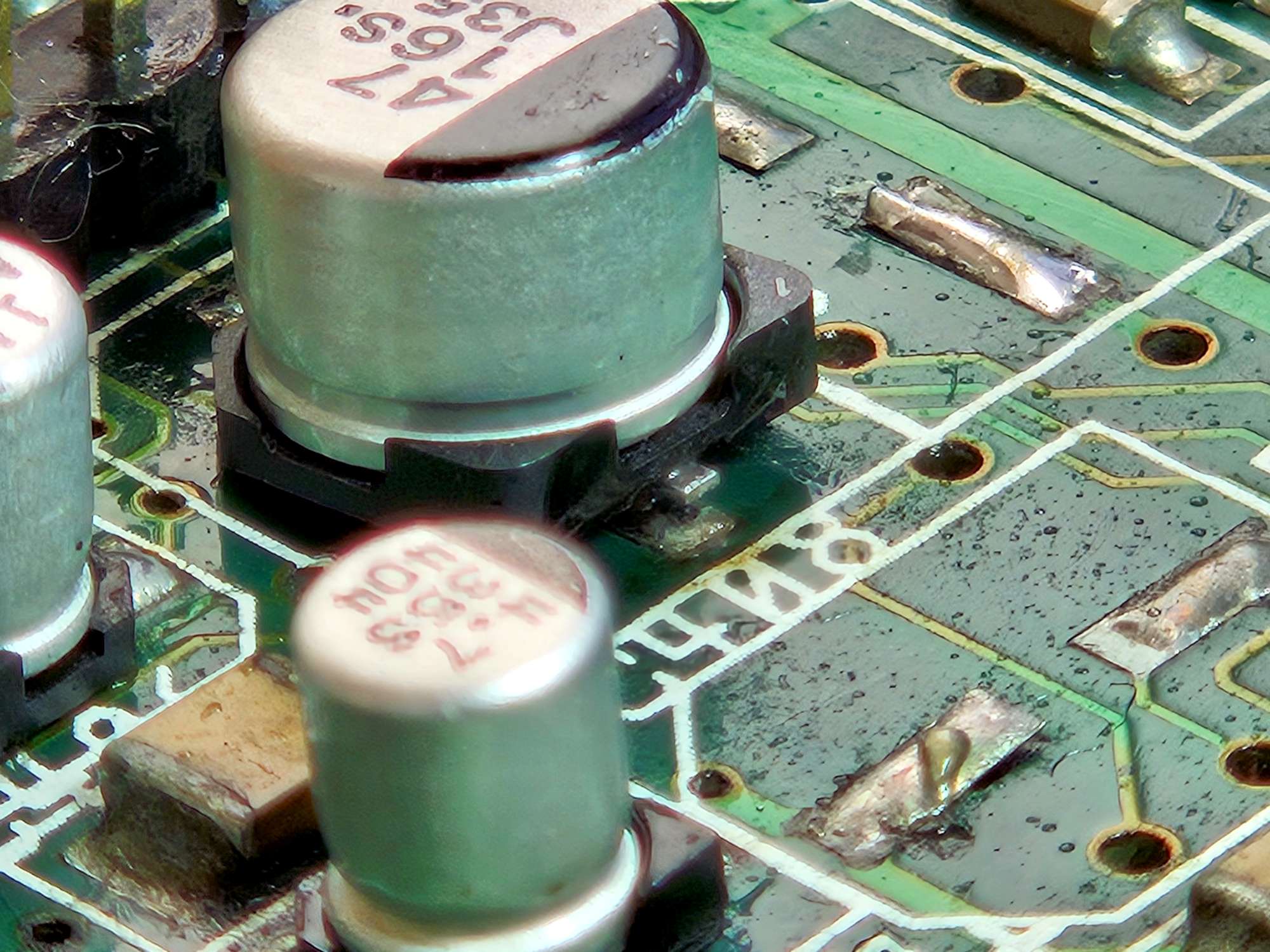

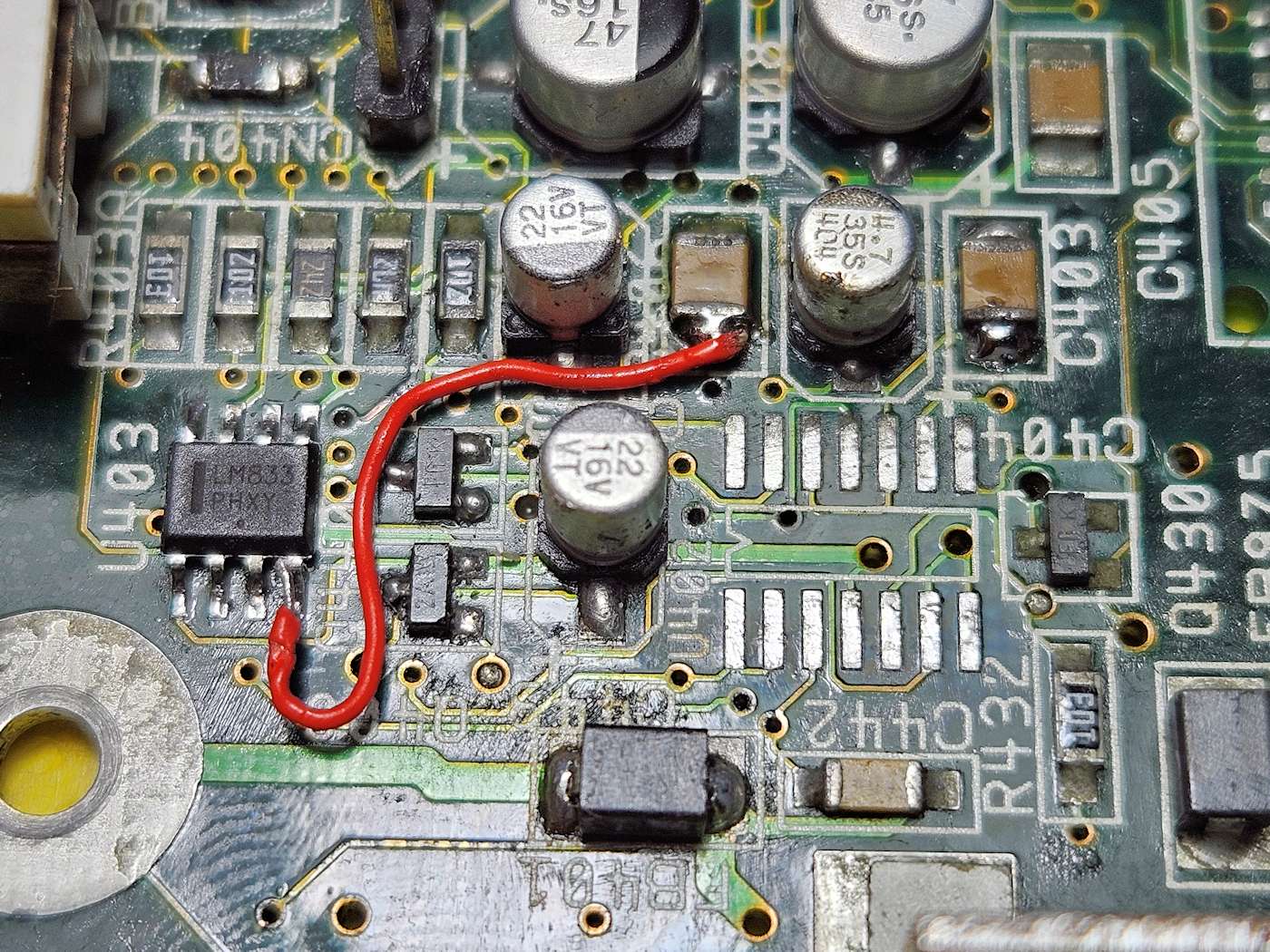

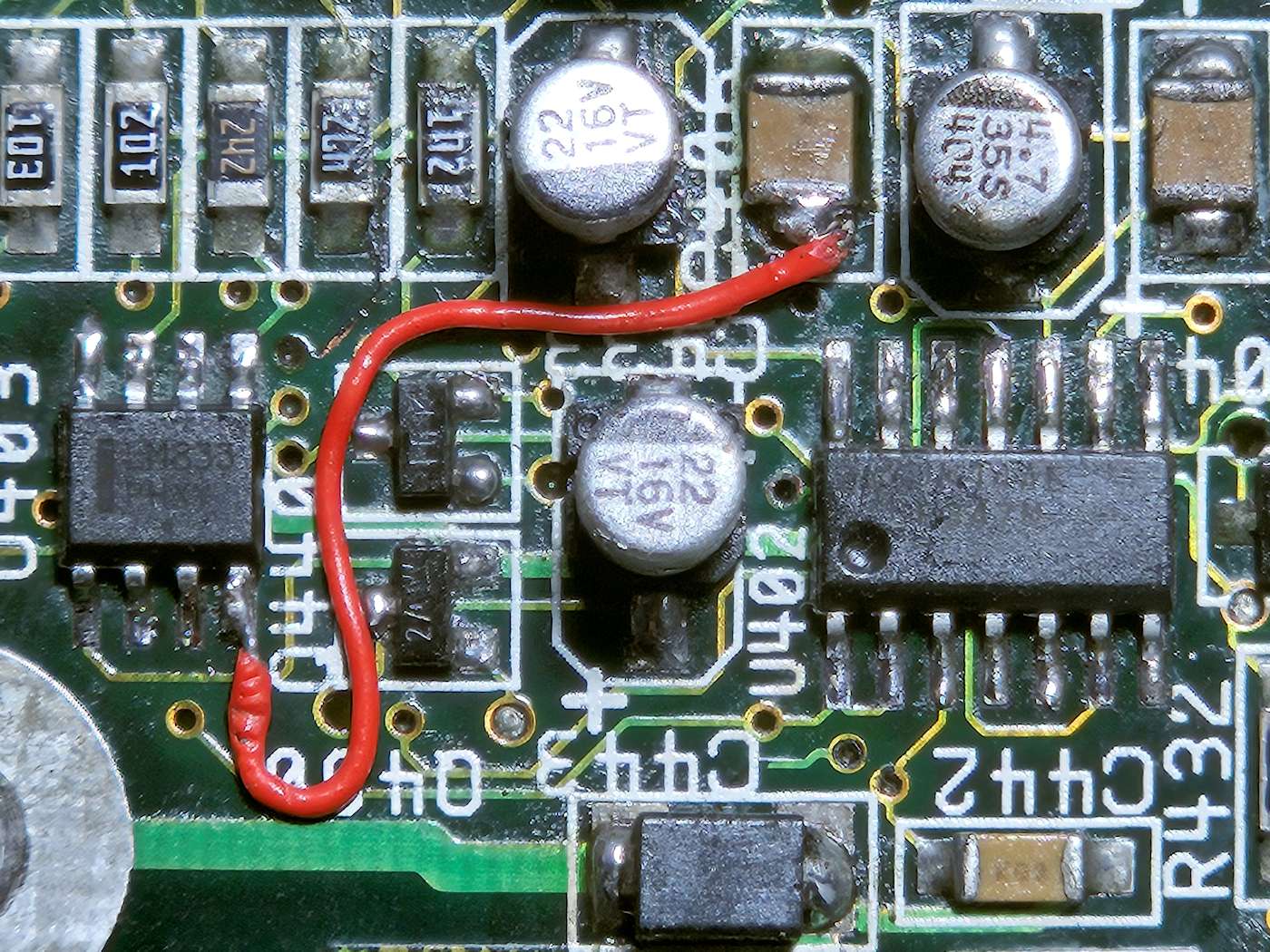

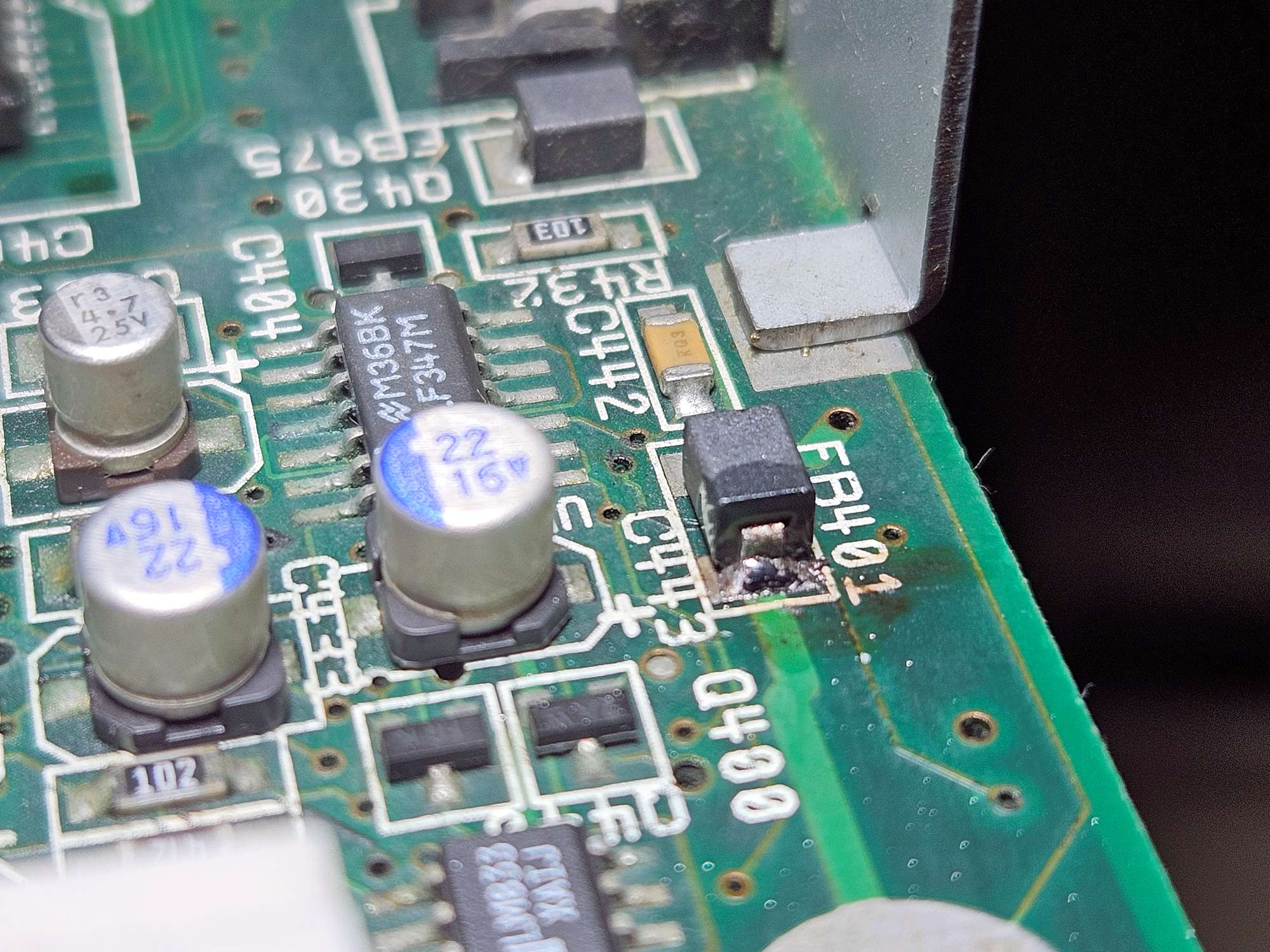

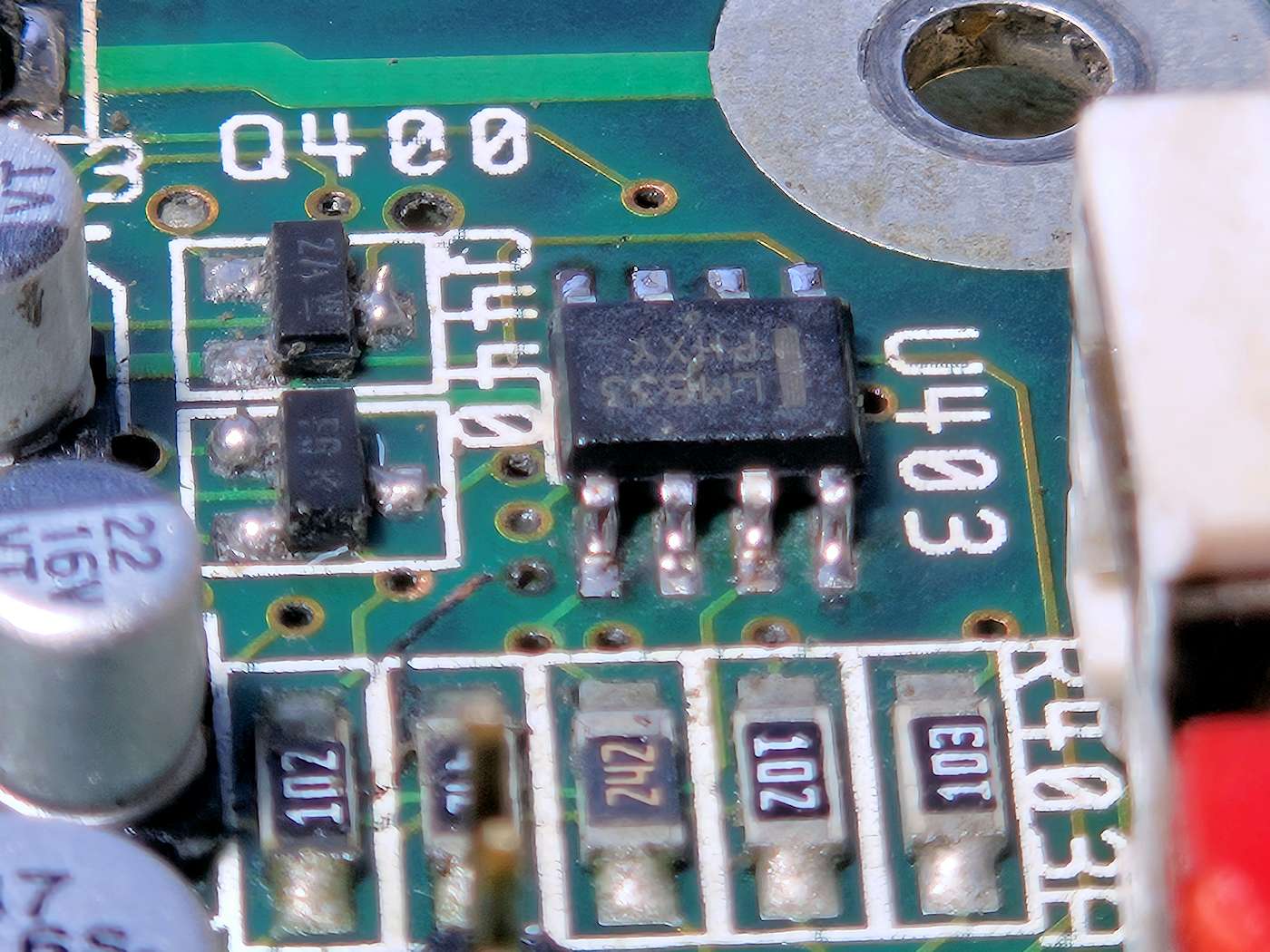

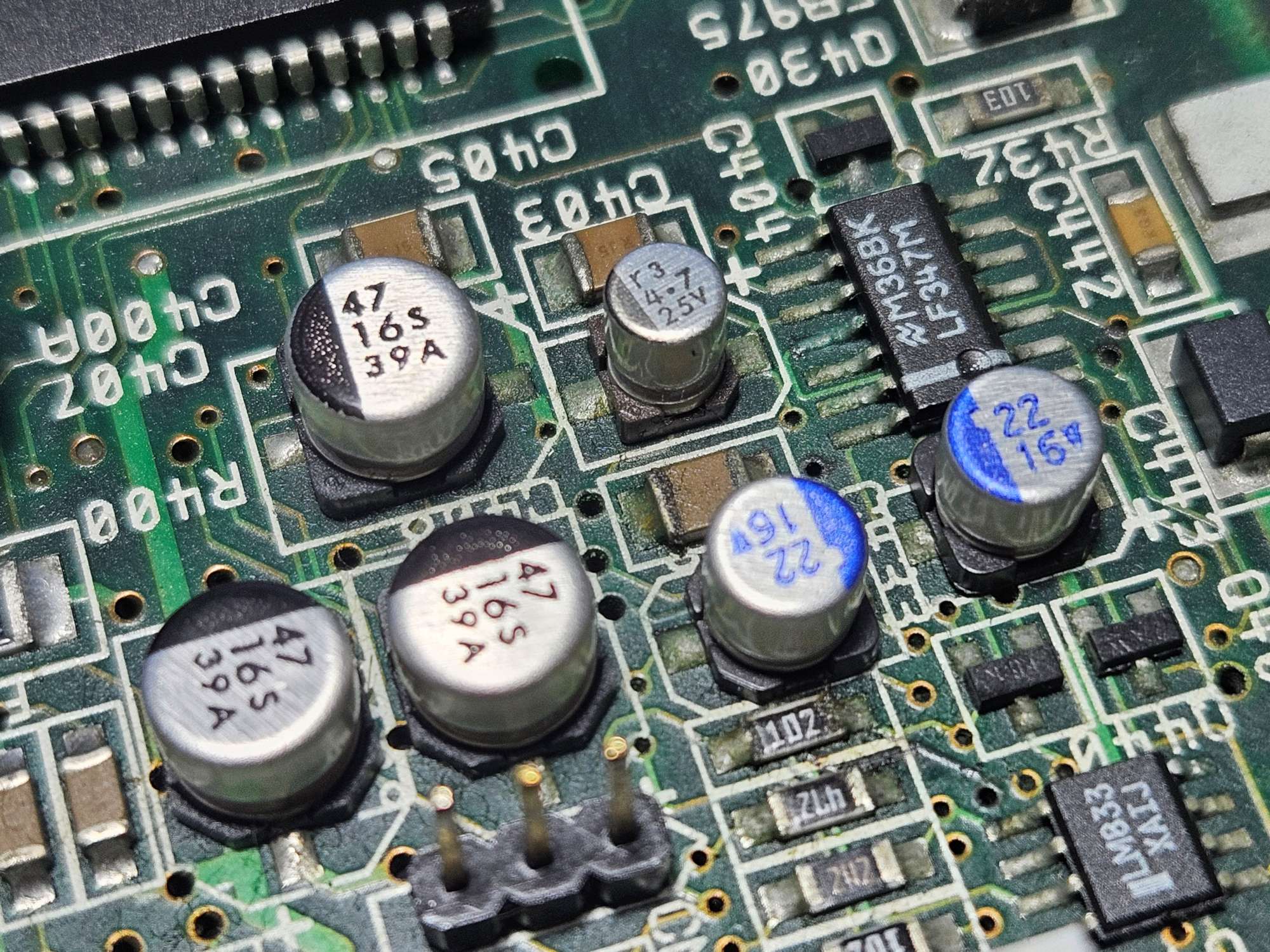

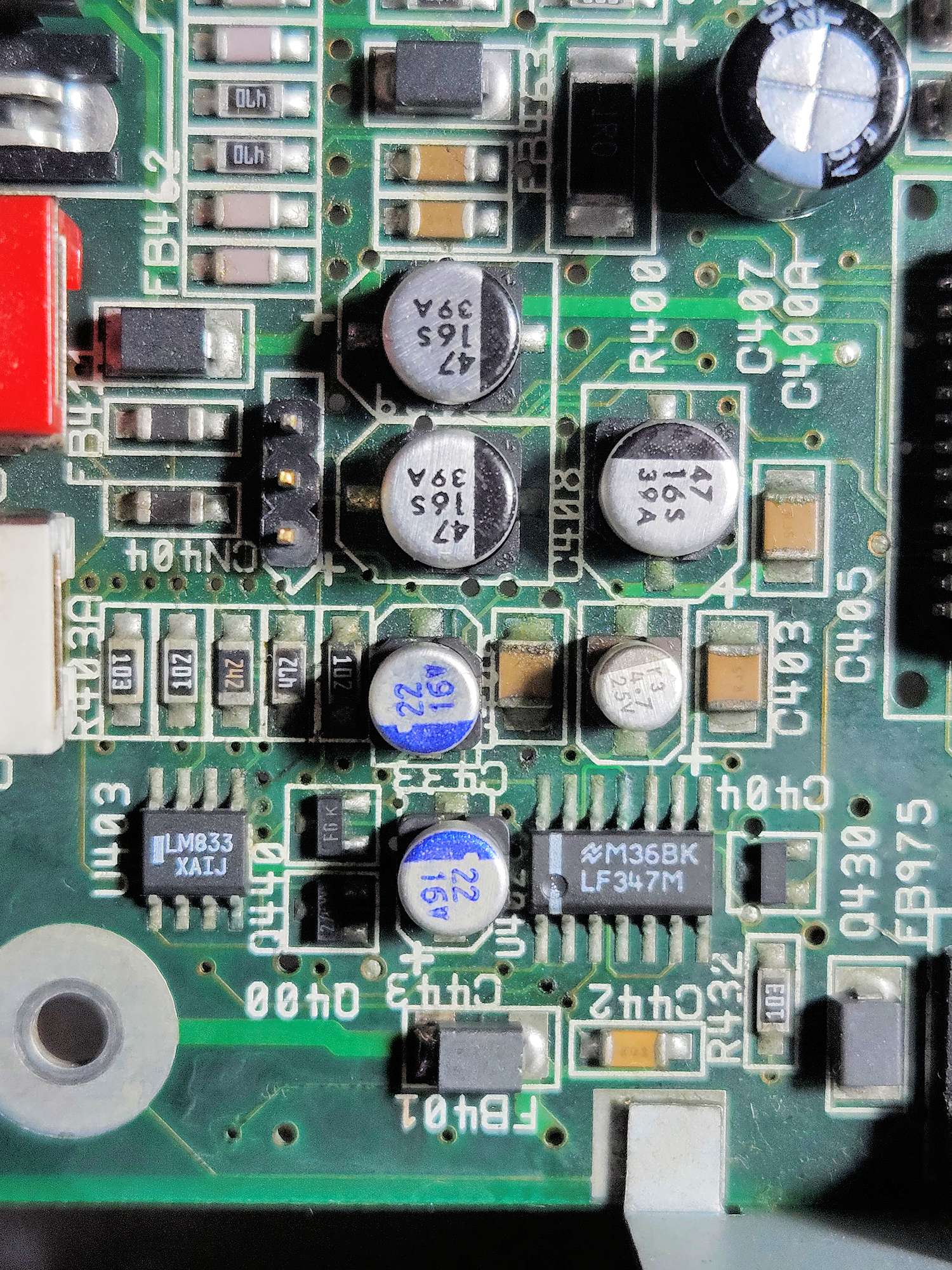

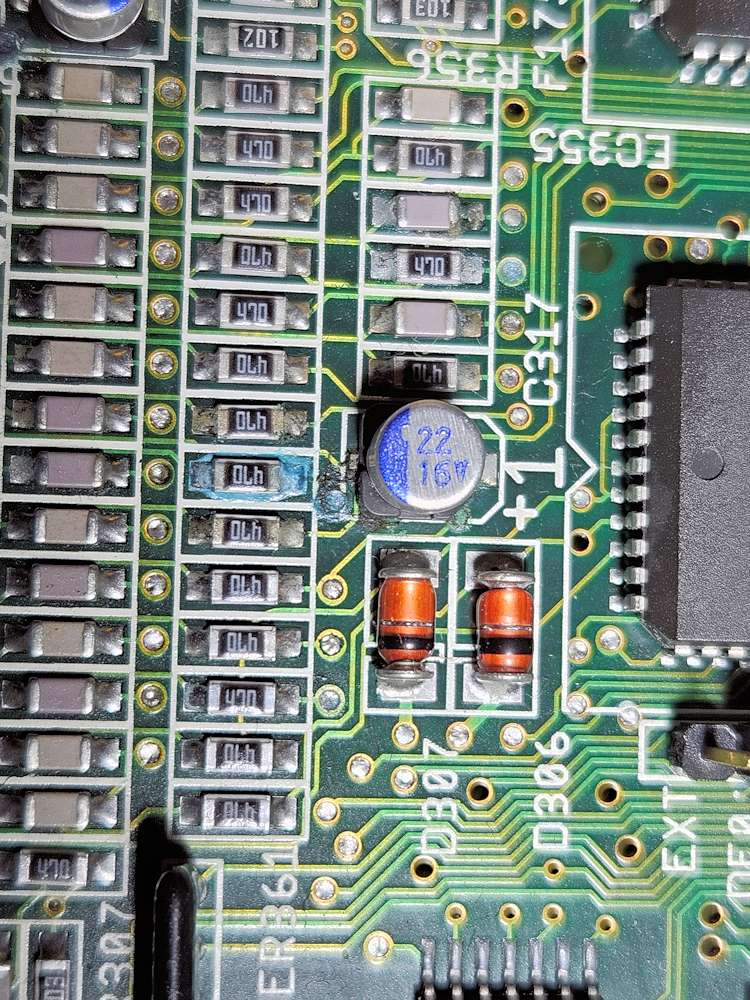

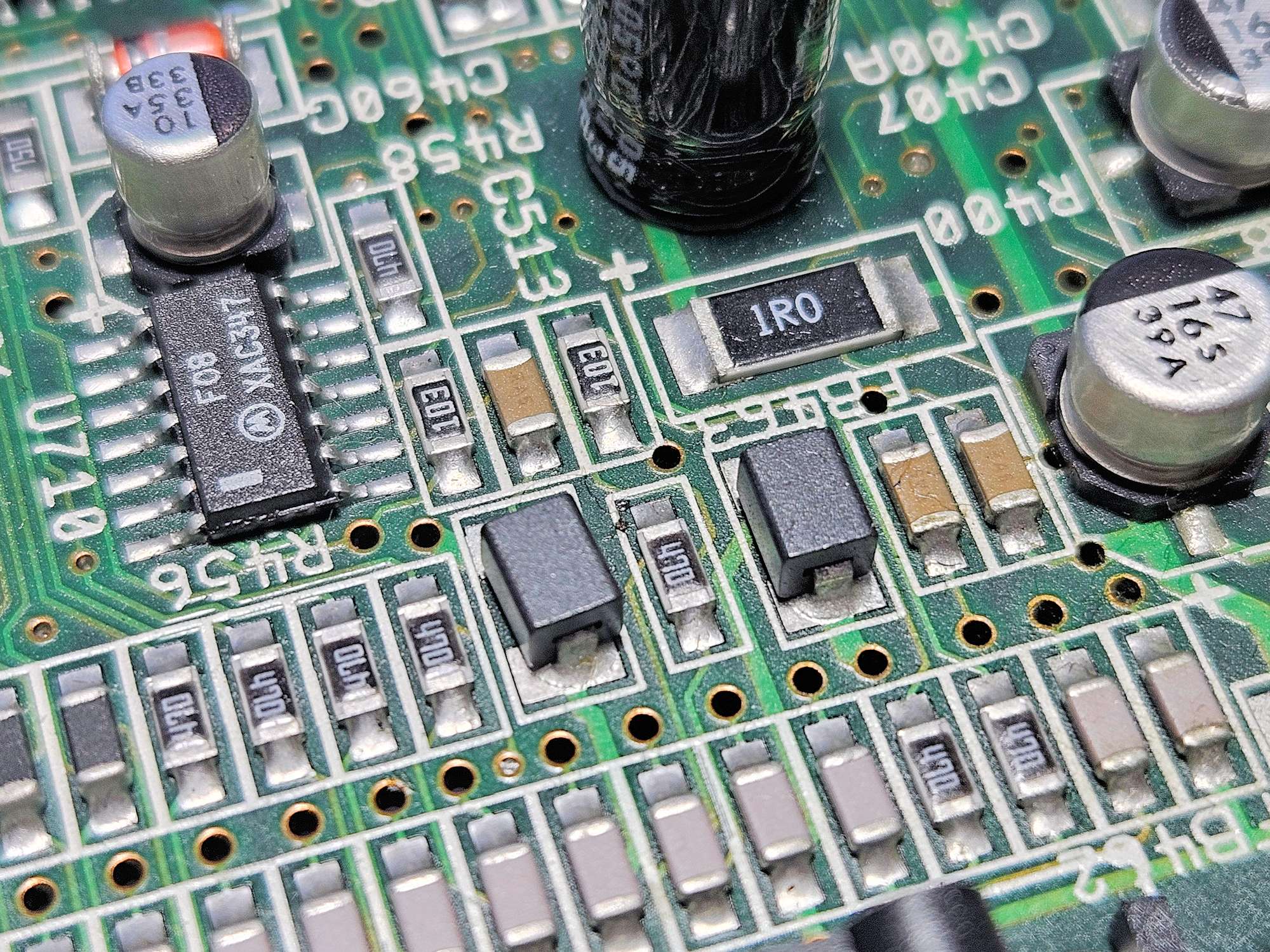

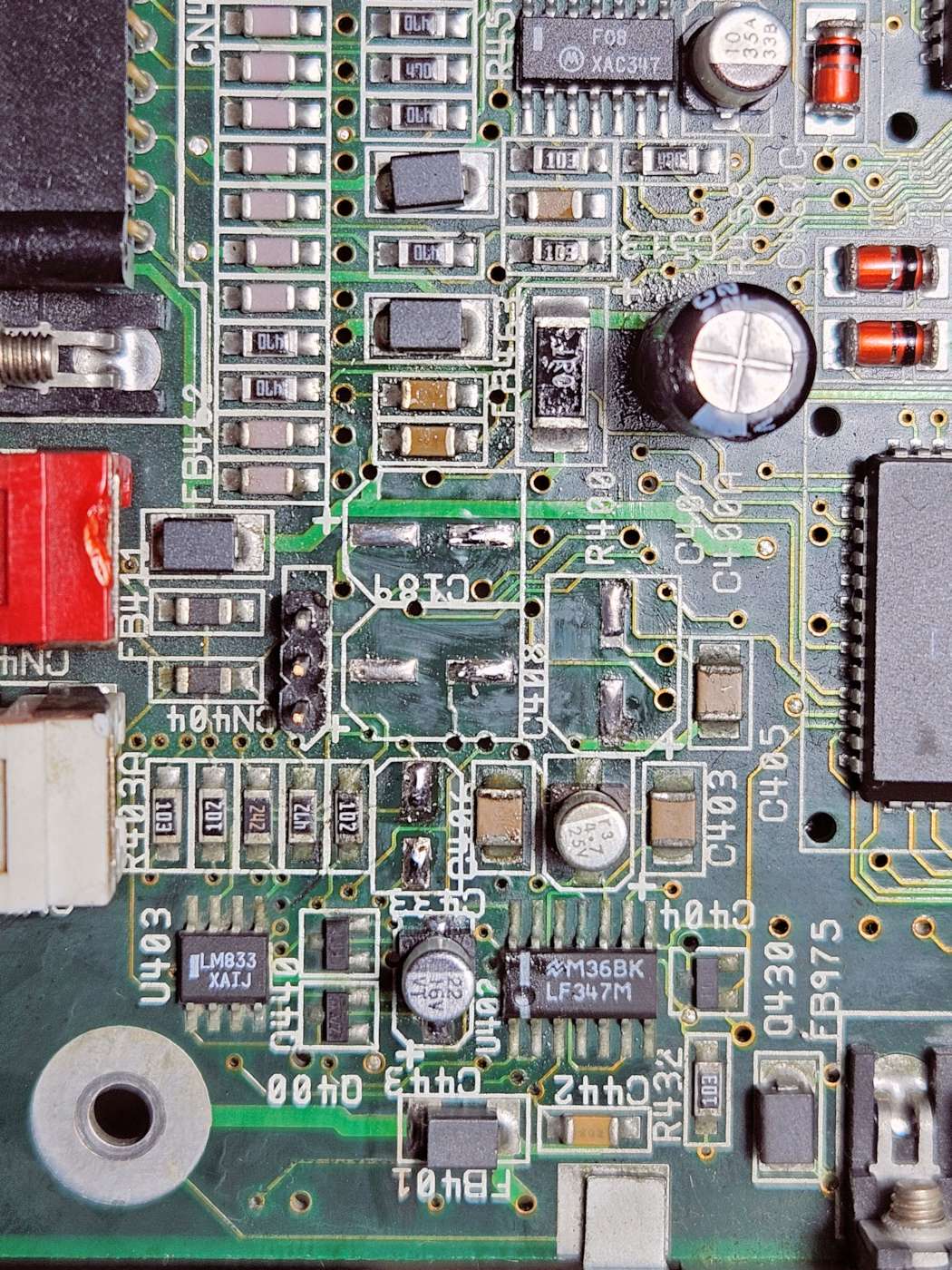

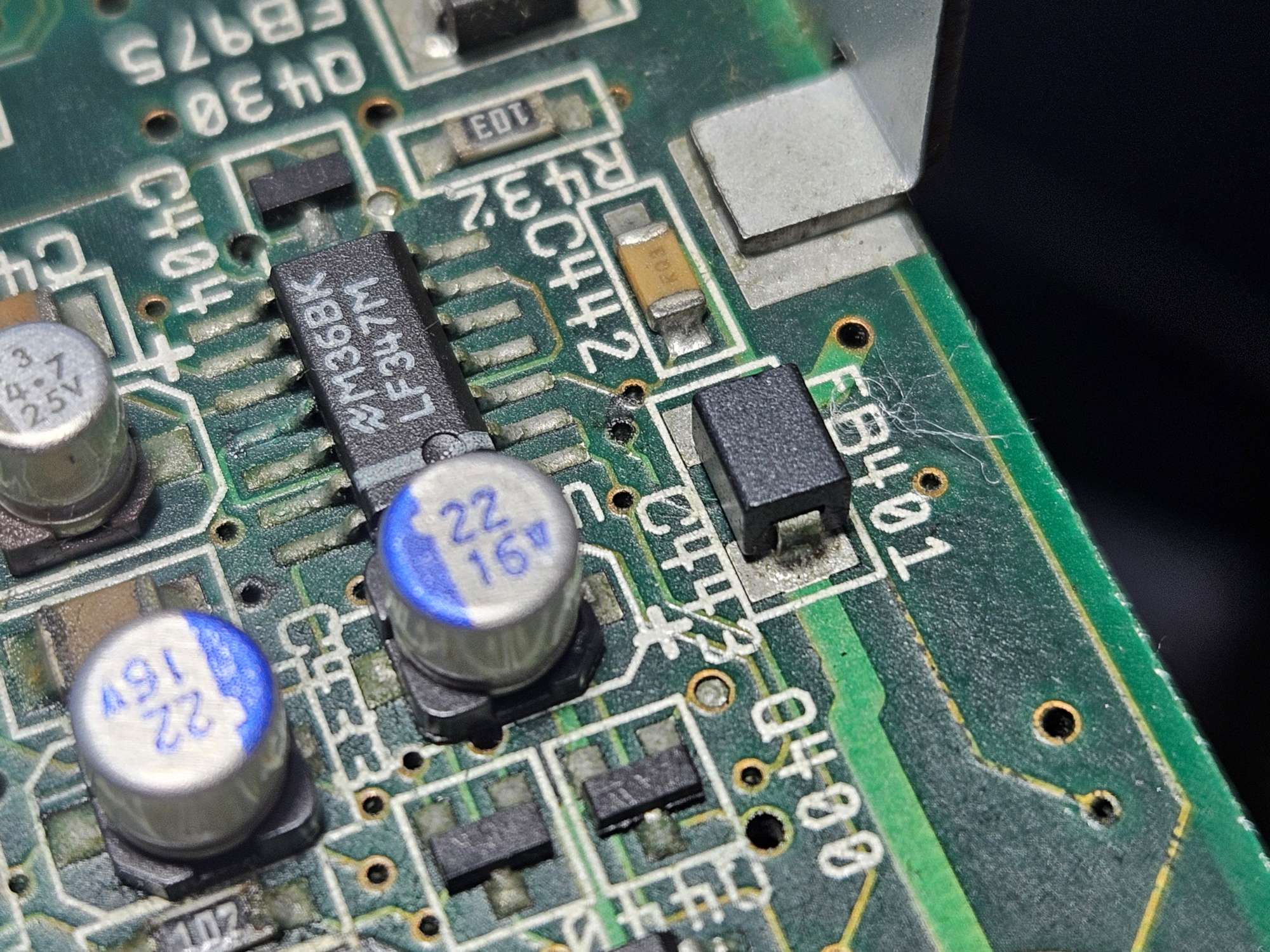

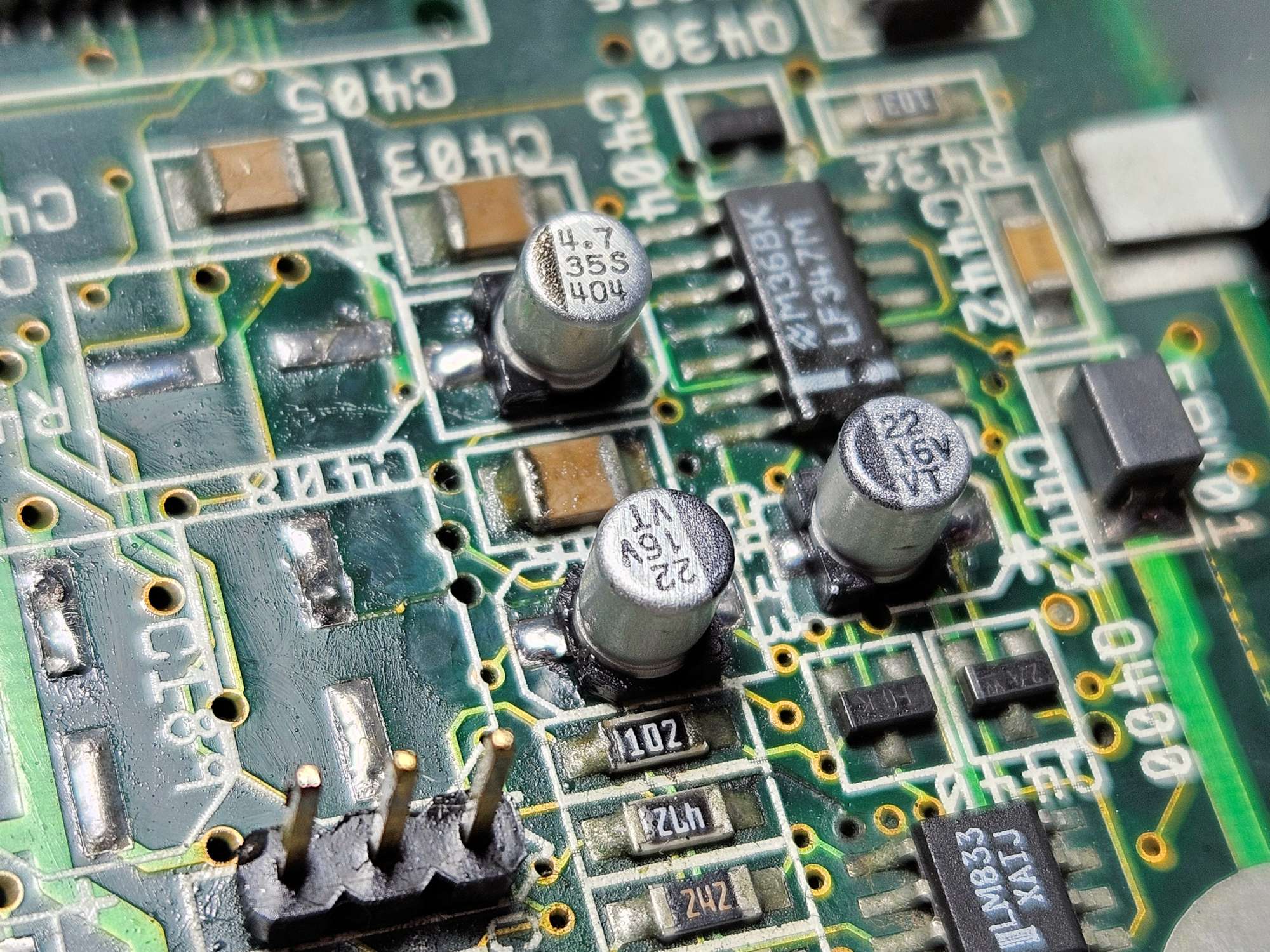

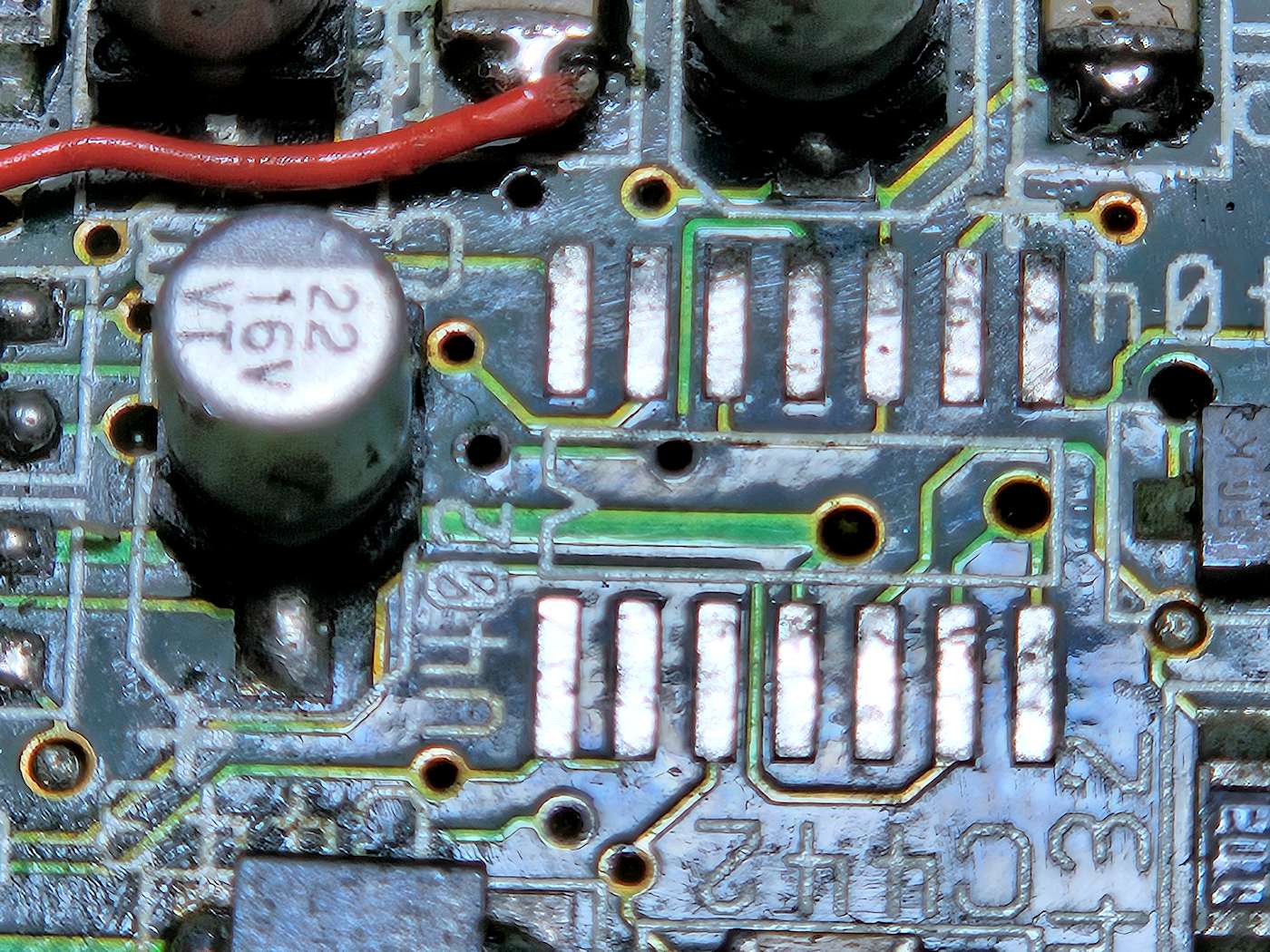

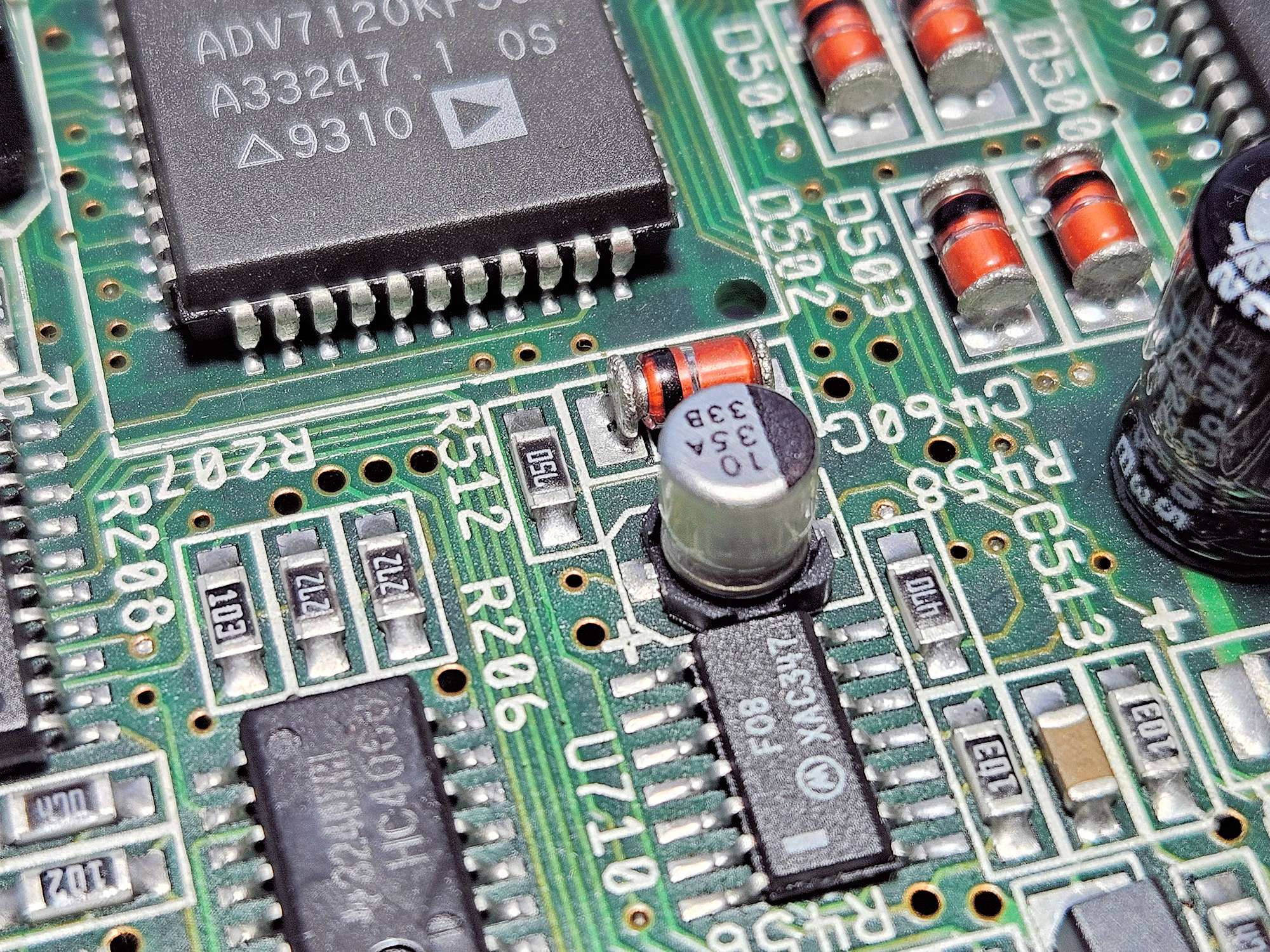

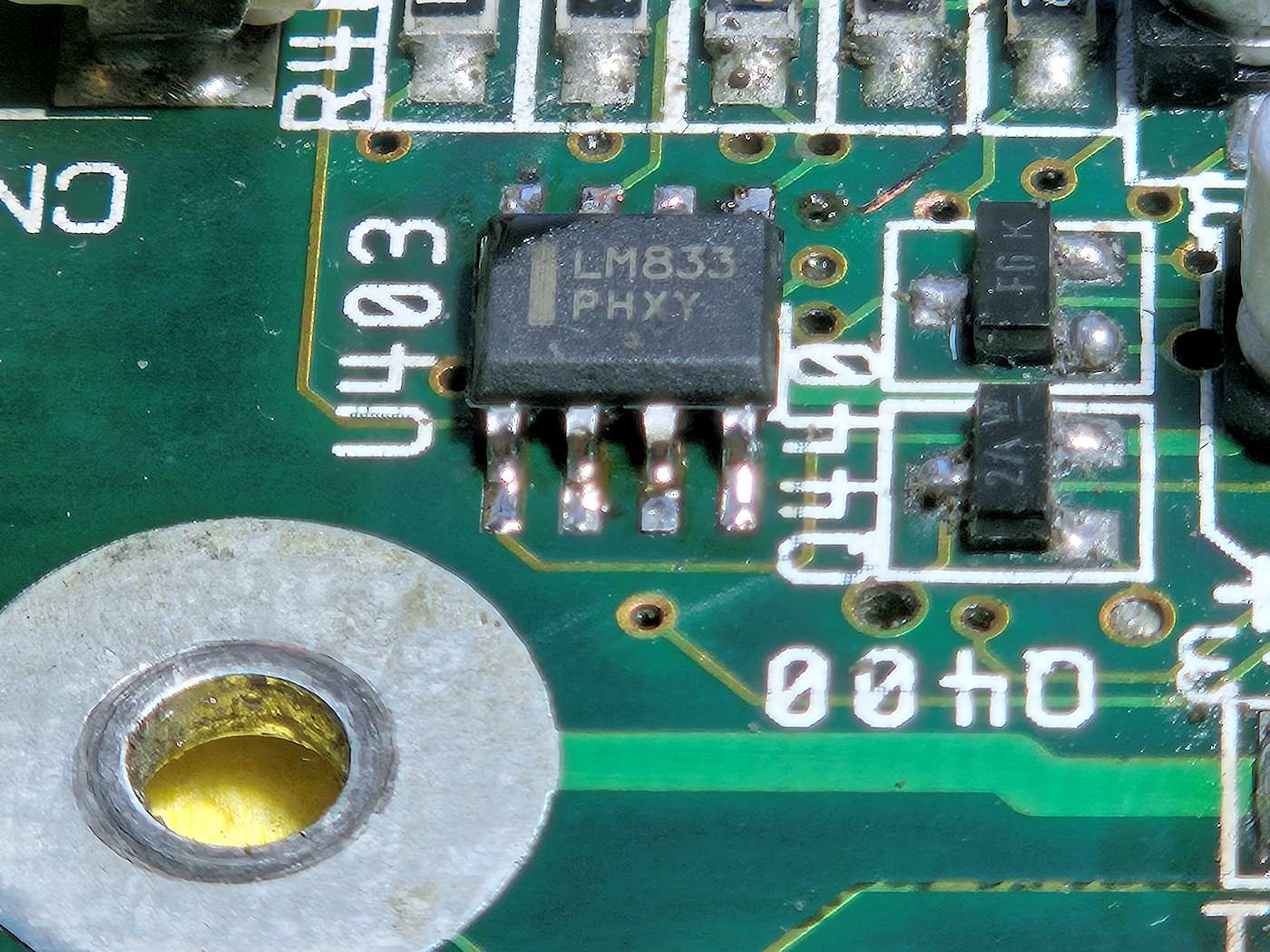

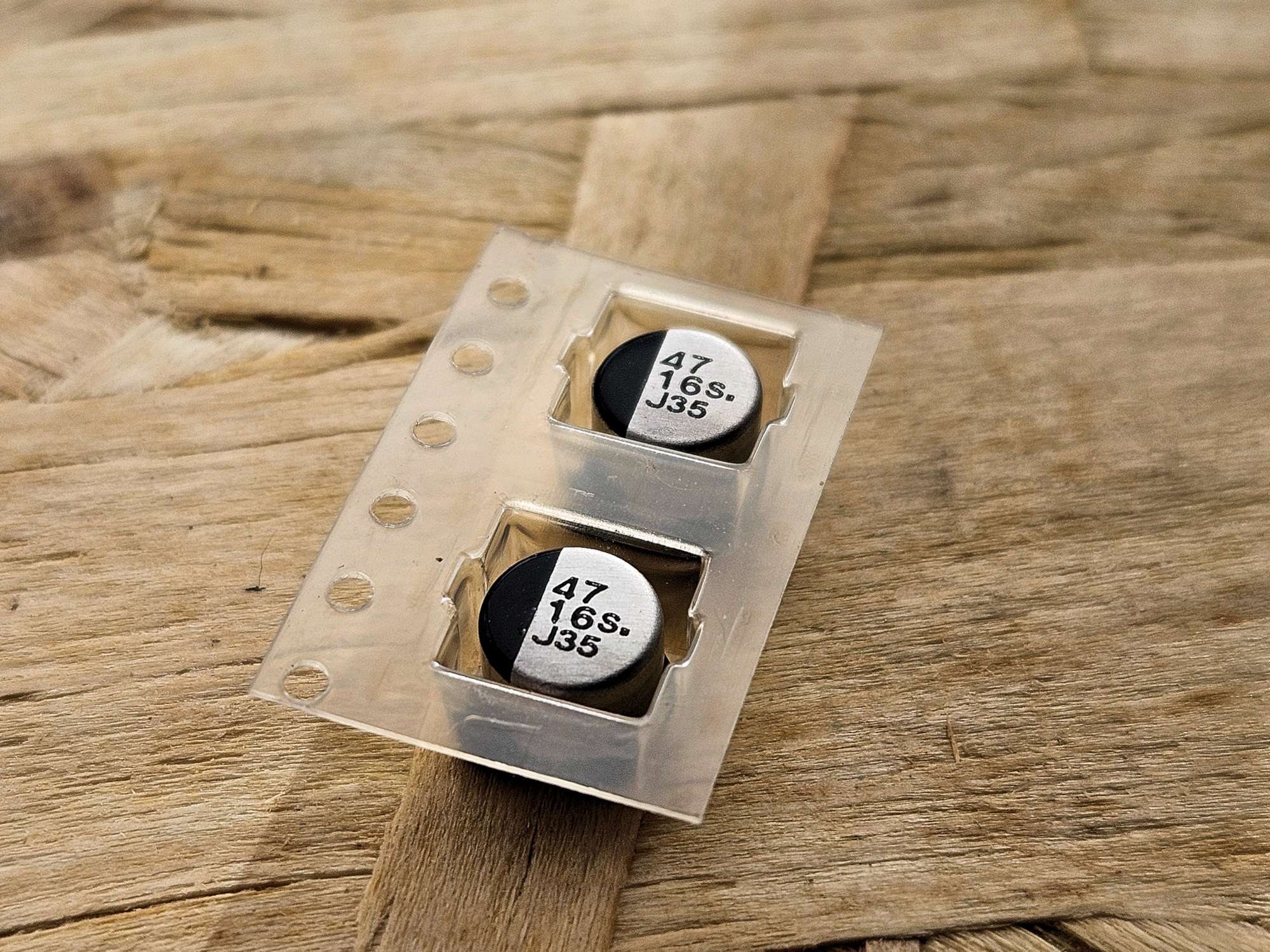

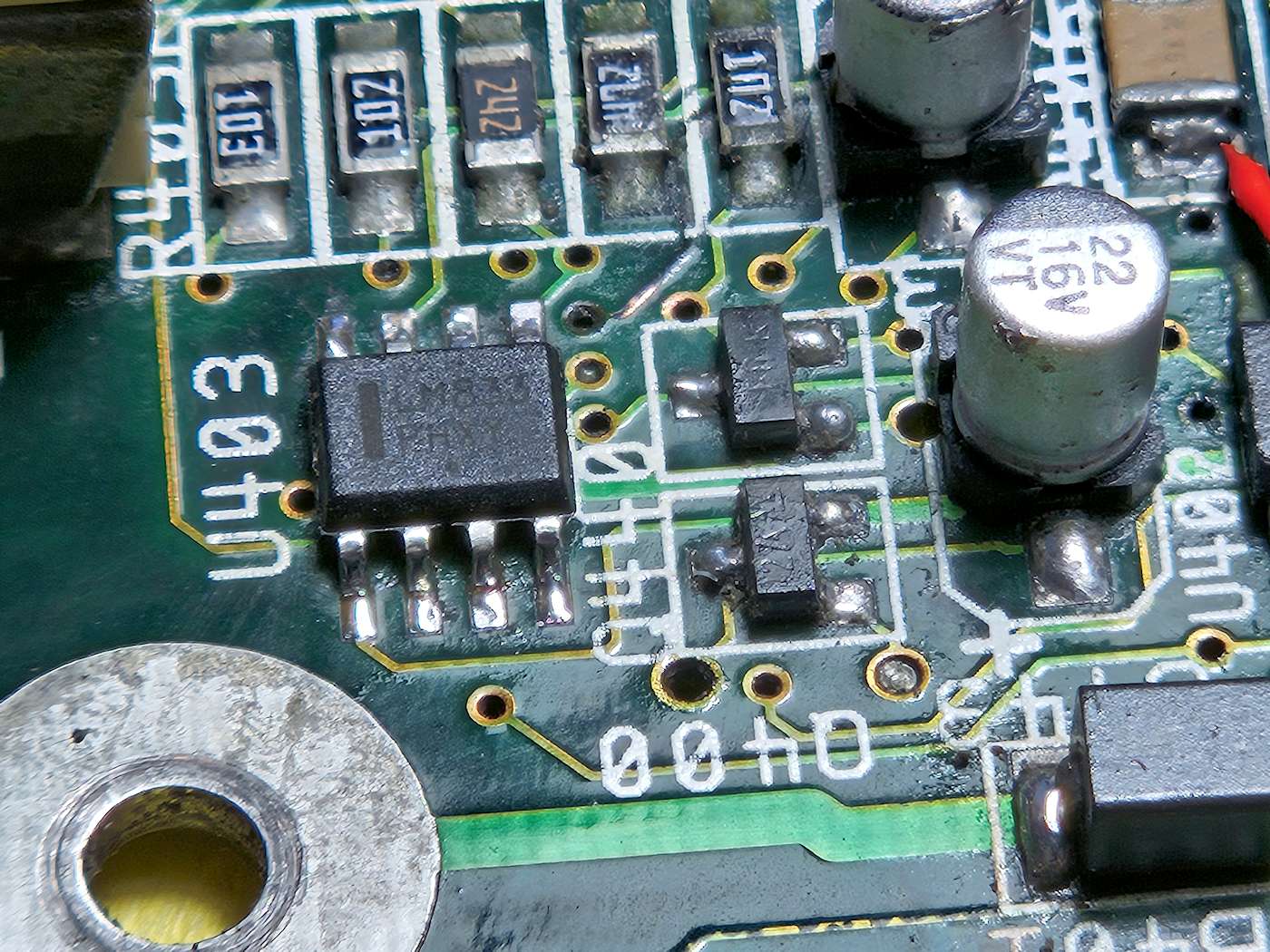

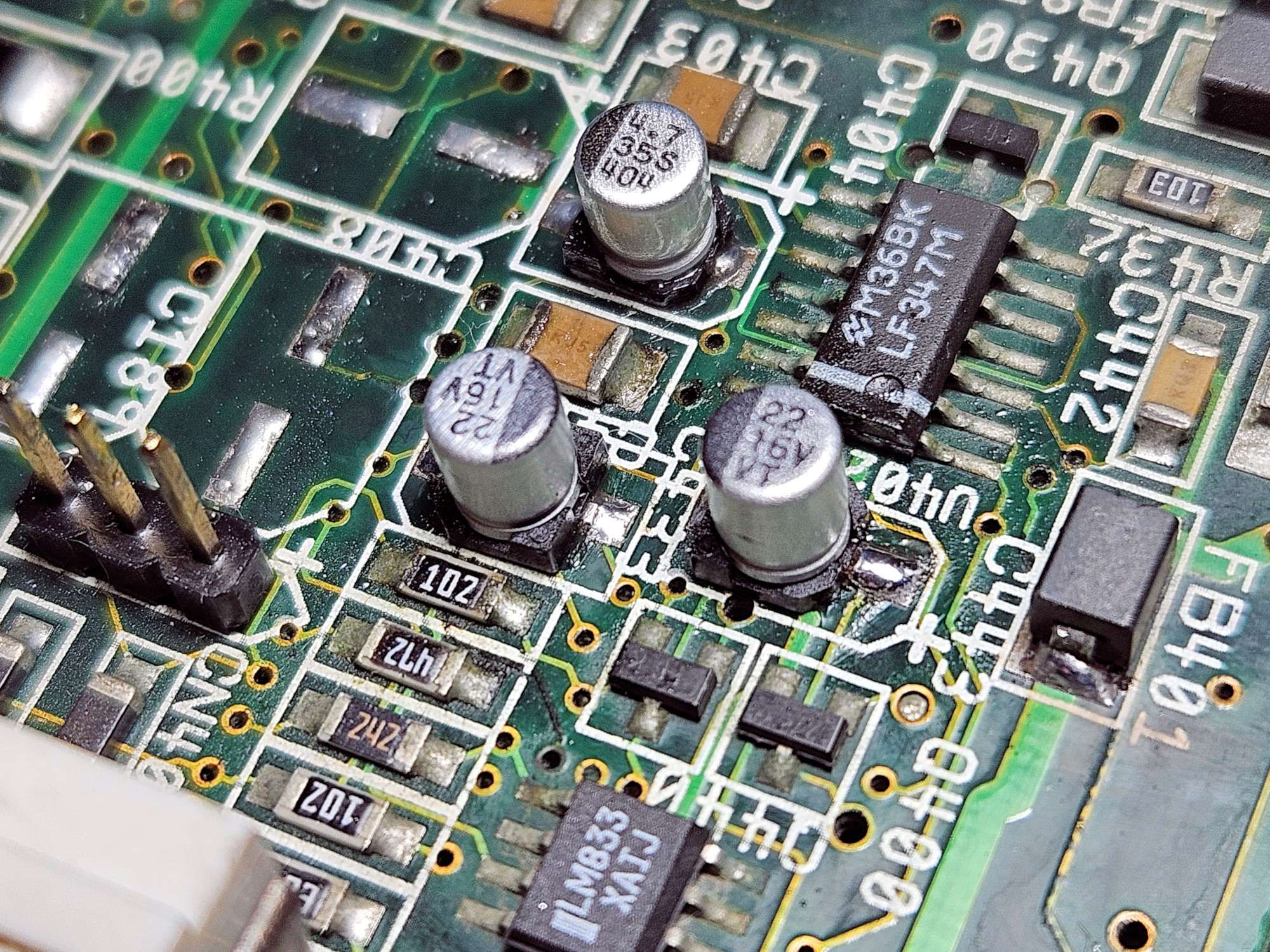

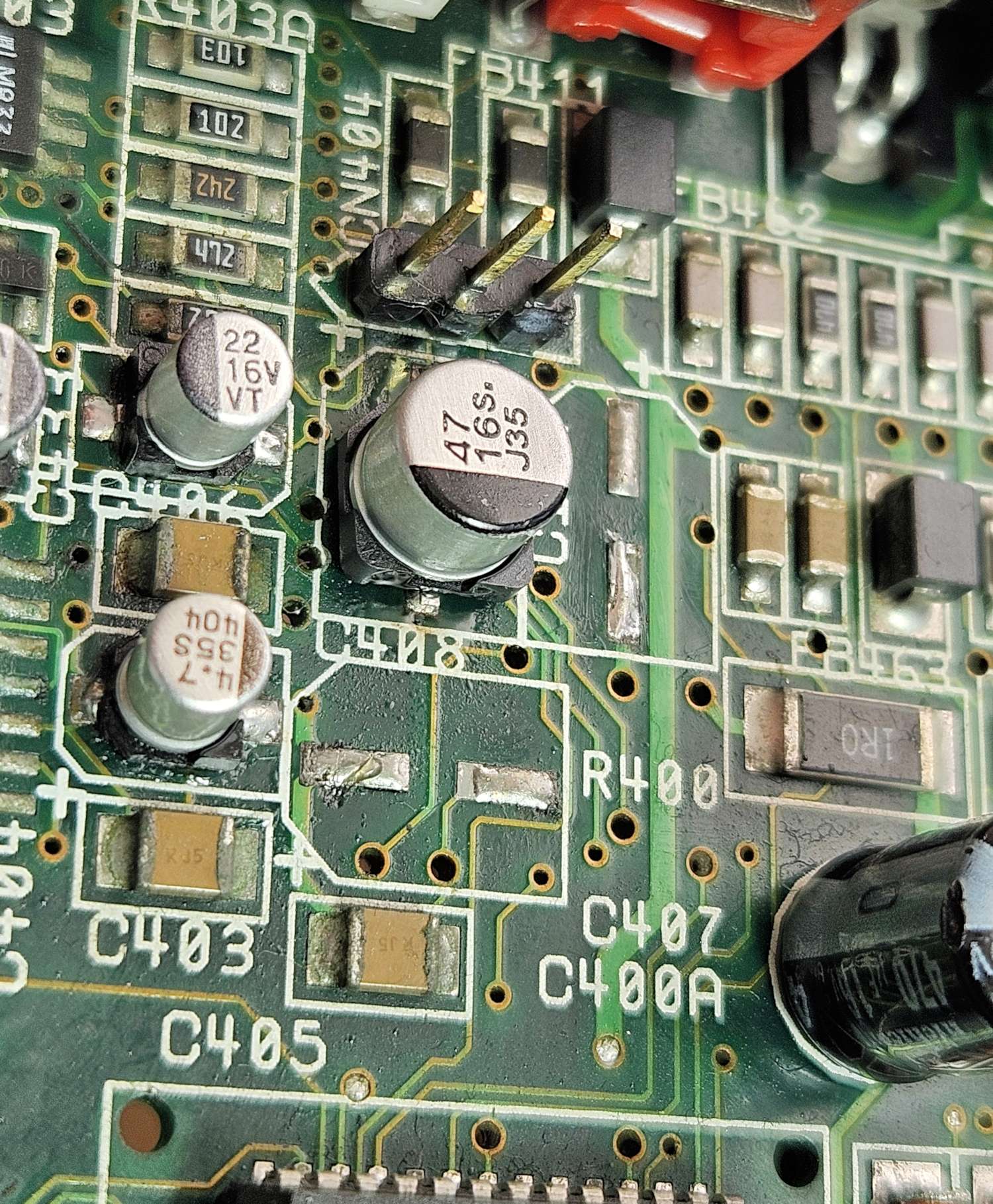

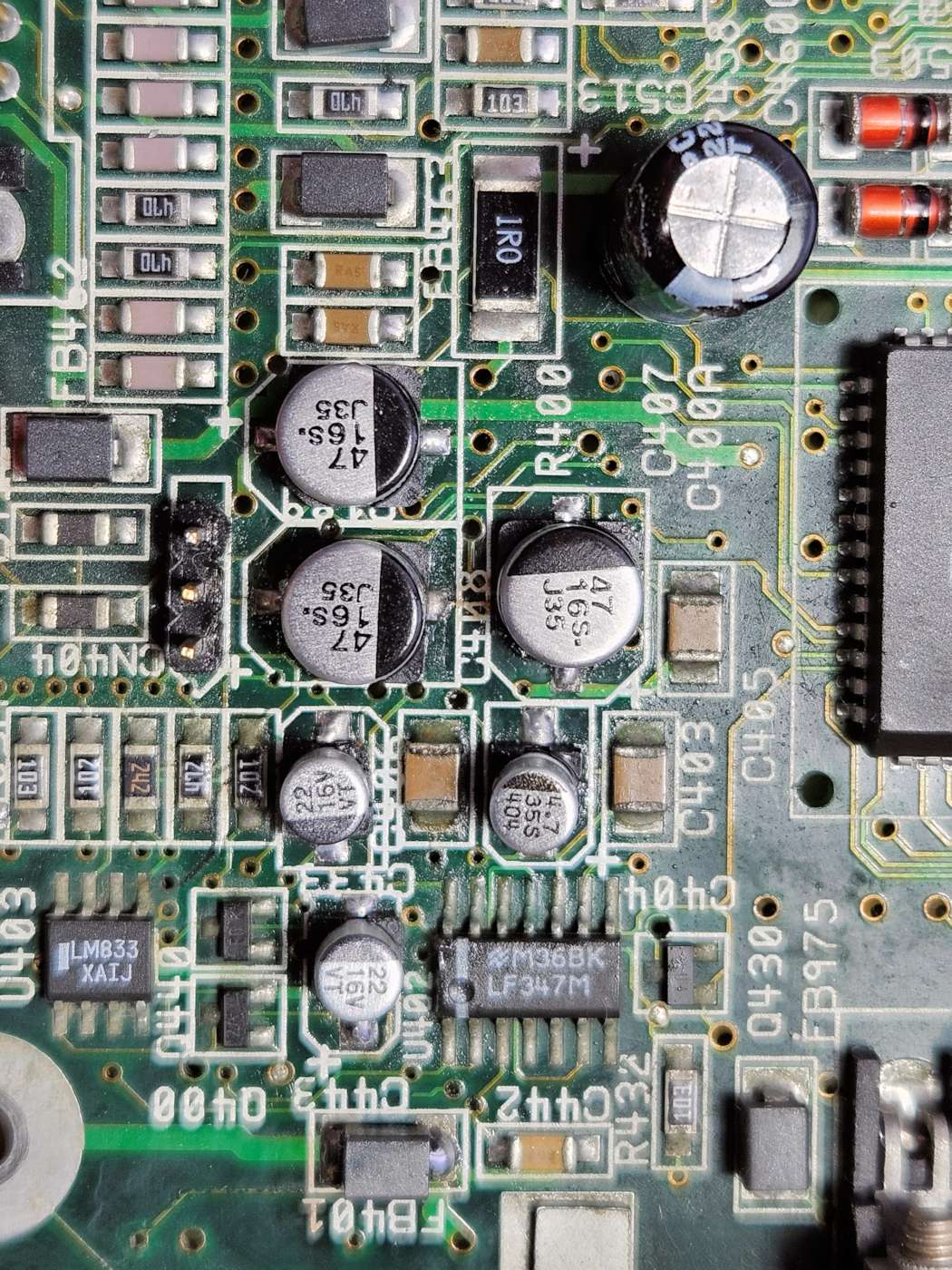

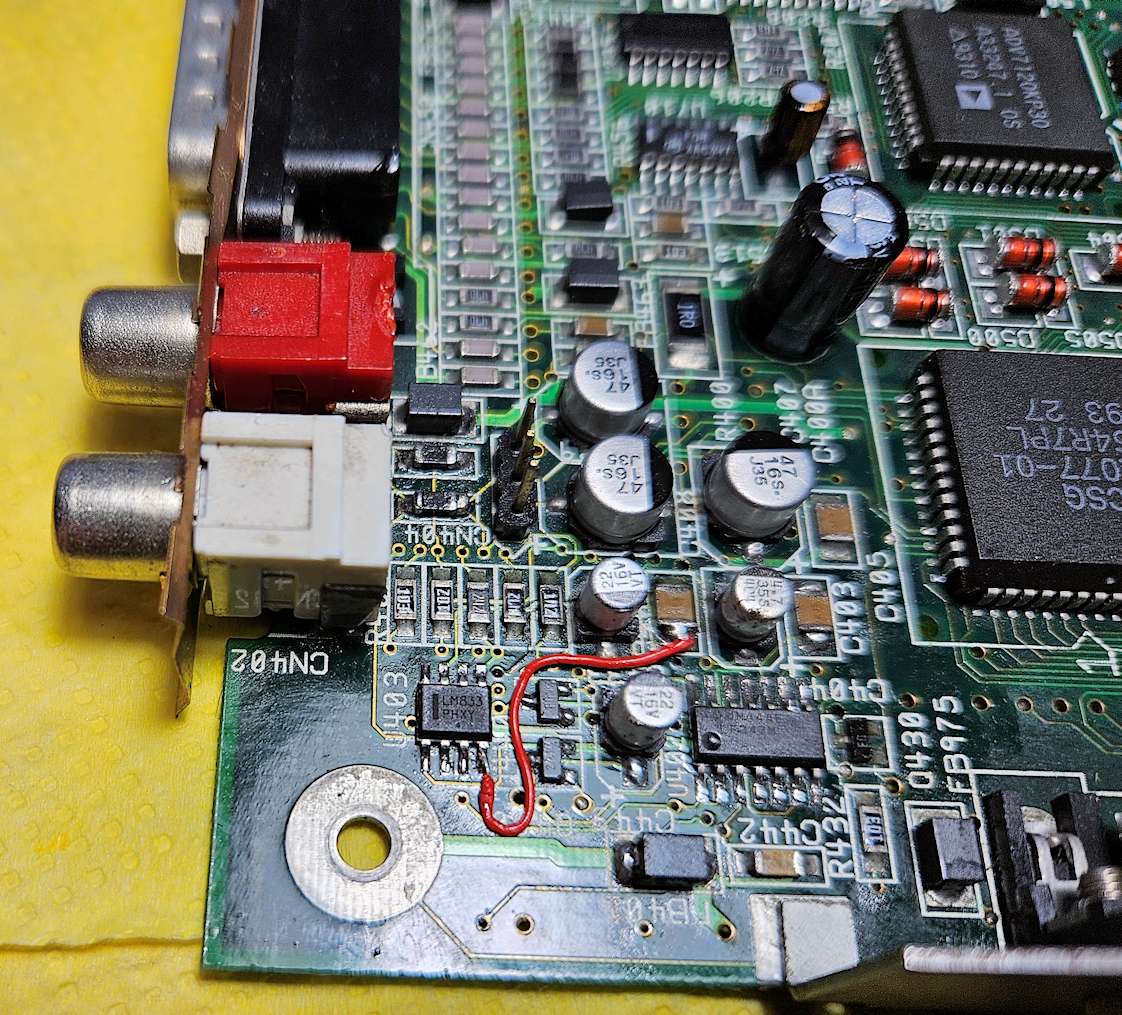

In queste gallerie fotografiche è visibile l'intero percorso effettuato sia per la sostituzione di tutti i condensatori elettrolitici presenti sulla scheda madre di un Amiga 4000 040 (ReCap) sia quello per la ricerca e soluzione di un problema sulla linea di preamplificazione Audio. A seguito della dispersione dell'acido di alcuni condensatori elettrolitici in corrispondenza degli stadi di preamplificazione audio, alcune piste della scheda madre si sono ossidate al punto tale da trasformarsi in resistenze. Questo problema tipico di alcune tipologie di condensatori è estremamente insidioso e purtroppo in alcuni casi può essere aggirato solo isolando le piste coinvolte per reindirizzare il percorse elettrico con un piccolo conduttore esterno. In questo caso è stato necessario applicare un ponticello per ripristinare la connessione all'alimentazione negativa di U403 che non era più disponibile.
